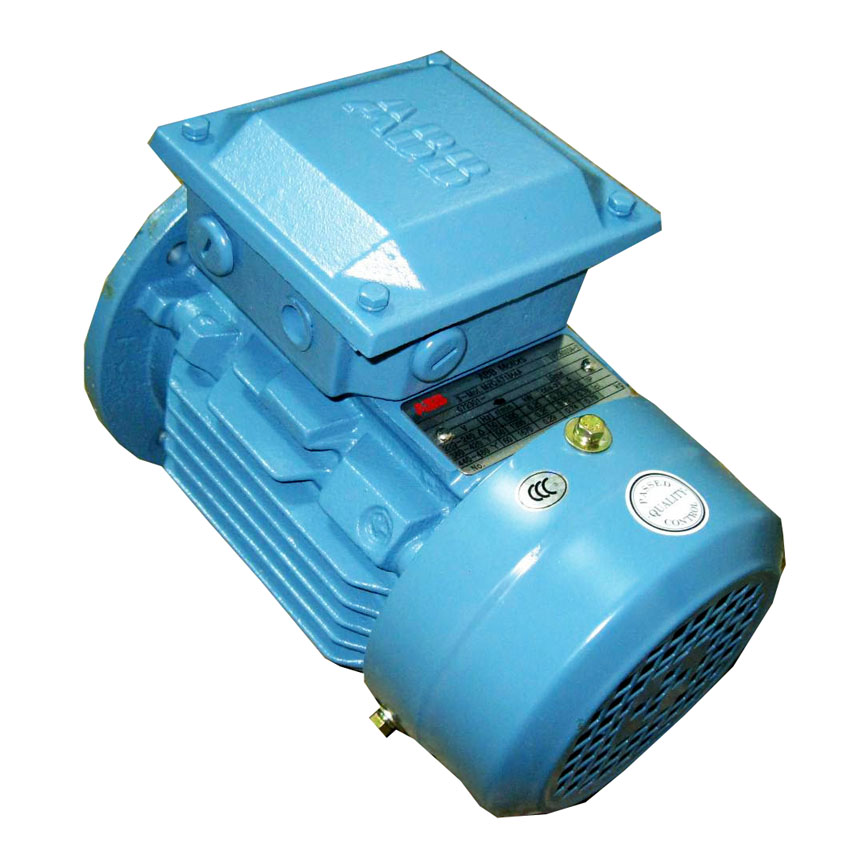

ABB电动机全系列



品牌ABB产品类型三相异步电动机型号ABB标准电机M2QA
极数2/4/6/8额定功率0.18KW~355KW额定电压380(V)
额定转速3000/1500/1000/750(rpm)产品认证ce应用范围风机水泵等各种机械设备



全国热线: 13924335044  点击这里给我发消息




品牌ABB产品类型三相异步电动机型号ABB标准电机M2QA
极数2/4/6/8额定功率0.18KW~355KW额定电压380(V)
额定转速3000/1500/1000/750(rpm)产品认证ce应用范围风机水泵等各种机械设备



1.技术特性
M2QA三相异步电动机是ABB公司设计的2000款系列产品中的基本系列,符合欧共体||级效率标准。电机的设计与制造符合IEC 60034、IEC60072、DIN 42673、BS 4999、GB 755、GB 10069和Q/JBQS 27。M2QA系列电机具有较好的电气与机械性能。

高效率
1.1KW-90KW 2P 4P电机在S1工作制下,M2QA系列达到CEMEP-EU的II级效率标准,具有较好的节能效果。
宽电压设计
高至690V且可应用于50Hz和60Hz电网。
可靠的绕组
采用进口最新技术的绝缘材料,可达到F级绝缘(B级-80K温升),确保了绕组的较长的寿命。
强抗腐蚀保护
电机经过抗环境腐蚀设计能够保持较长寿命。
轴承具有较高承载能力
配置深沟槽滚球轴承使得电机寿命大大延长。71-250mm中心高的铸铁电机配备终生免维护轴承,280-355mm的电机作为标准配置装有注油孔。
低噪音水平
通过优化电磁及电气设计,改善冷却系统,及结构优化保证M2QA系列总体较低噪音水平。
额外的绕组保护
根据客户要求可加装PTC热敏电阻,热敏开关和防冷凝加热带等绕组保护附件。

2.机械设计
全封闭自扇冷设计,IP55防护等级及重负载设计,同时采用强抗腐蚀铸铁材料使得M2QA系列电机可以适应各种环境。电机的机械结构非常坚固,280-355mm中心高的电机标准配置排水孔及塞子。
灵活的引出线方向。电机接线盒的安装方式可在电机顶部、左侧 、右侧,接线盒自身可旋转安装,71-132机座的接线盒可旋转4*90方向。160及以上机座接线盒可旋转2*180方向。
电机针对不同环境及应用要求有多种可选配置,如更高的防护等级, b绝缘水平,防尘保护,密封圈,防雨装置等等。

3.型号说明

M2QA 112 M 2 A
M2QA--型号标记 112--机座号(以转轴中心高mm表示)
M--机座长度 2--极数 A--铁芯长度

使用条件
海拔不超过1000m
环境空气温度随季节而变化,但不超过+40℃
电压、频率及工作方式
工作电压:220-240V 380-420V 440-480V 660-690V
额定频率:50/60Hz
工作方式:连续(S1)
绝缘等级:F

4.轴承型号 (NSK轴承) (可选SKF轴承)
标准轴承型号 电缆接口
中心高 极数 D-end N-end mm


71M 2,4,6 6202-VVC3 6202-VVC3 2-M16*1.5
80M 2,4,6 6204-DDUC3 6204-DDUC3 2-M25*1.5
90S 2,4,6 6205-DDUC3 6205-DDUC3 2-M25*1.5
90L 2,4,6 6205-DDUC3 6205-DDUC3 2-M25*1.5
100L 2,4,6,8 6206-DDUC3 6206-DDUC3 2-M32*1.5
112M 2,4,6,8 6207-DDUC3 6206-DDUC3 2-M32*1.5
132S 2,4,6,8 6208-DDUC3 6207-DDUC3 2-M32*1.5
132M 2,4,6,8 6208-DDUC3 6207-DDUC3 2-M32*1.5
160M 2,4,6,8 6309-ZZC3 6209-ZZC3 2-M40*1.5
160L 2,4,6,8 6309-ZZC3 6209-ZZC3 2-M40*1.5
180M 2,4,6,8 6310-ZZC3 6210-ZZC3 2-M40*1.5
180L 2,4,6,8 6310-ZZC3 6210-ZZC3 2-M40*1.5
200L 2,4,6,8 6312-ZZC3 6212-ZZC3 2-M50*1.5
225S 4,6,8 6313-ZZC3 6213-ZZC3 2-M50*1.5
225M 2 6313-ZZC3 6213-ZZC3 2-M50*1.5
225M 4,6,8 6313-ZZC3 6213-ZZC3 2-M50*1.5
250M 2 6314/C3 6214/C3 2-M63*1.5
250M 4,6,8 6314/C3 6214/C3 2-M63*1.5
280S 2 6316/C4 6316/C4 2-M63*1.5
280S 4,6,8 6316/C3 6316/C3 2-M63*1.5
280M 2 6316/C4 6316/C4 2-M63*1.5
280M 4,6,8 6316/C3 6316/C3 2-M63*1.5
315S 2 6316/C4 6316/C4 2-M63*1.5
315S 4,6,8 6319/C3 6319/C3 2-M63*1.5
315M 2 6316/C4 6316/C4 2-M63*1.5
315M 4,6,8 6319/C3 6319/C3 2-M63*1.5
315L 2 6316/C4 6316/C4 2-M63*1.5
315L 4,6,8 6319/C3 6319/C3 2-M63*1.5
355M 2 6319M/C4 6319M/C4 2-M63*1.5
355M 4,6,8 6322/C3 6319/C3 2-M63*1.5
355L 2 6319M/C4 6319M/C4 2-M63*1.5
355L 4,6,8 6322/C3 6319/C3 2-M63*1.5


5.电压与性能
M2QA系列电机采用(3KW及以下功率电机220-240V/380-420V,4KW及以上功率电机380-420V/660-690V,△/Y)宽电压设计,电机在各种电压工况下的效率、功率因数及转速略有变化。
如用户需要特定工作电压可按特殊要求供应。
